BlueKit L-AIO : la ventilation intelligente pour plus d’économies d’énergie en gaine d’ascenseur

Réduisez vos coûts d’exploitation tout en garantissant sécurité et confort dans votre ascenseur avec la solution BlueKit L-AIO. Ce système assure en effet le contrôle de la ventilation naturelle selon les besoins réels tout en maintenant une capacité de désenfumage. Grâce à un registre de régulation, placé devant l'ouverture donnant vers l'extérieur de la gaine d'ascenseur, la ventilation est maîtrisée et les déperditions énergétiques sont diminuées.

L'installation de la solution BlueKit L-AIO permet de satisfaire aux exigences de performance énergétique des bâtiments (PEB).

Une sécurité multiple

Le registre de ventilation s’ouvre automatiquement en cas de :

  • Personnes bloquées en cabine
  • Détection de fumée dans la gaine
  • Seuil de température dépassé
  • Qualité d’air insuffisante
  • Coupure de courant

BlueKit - Un ensemble de composants complémentaires

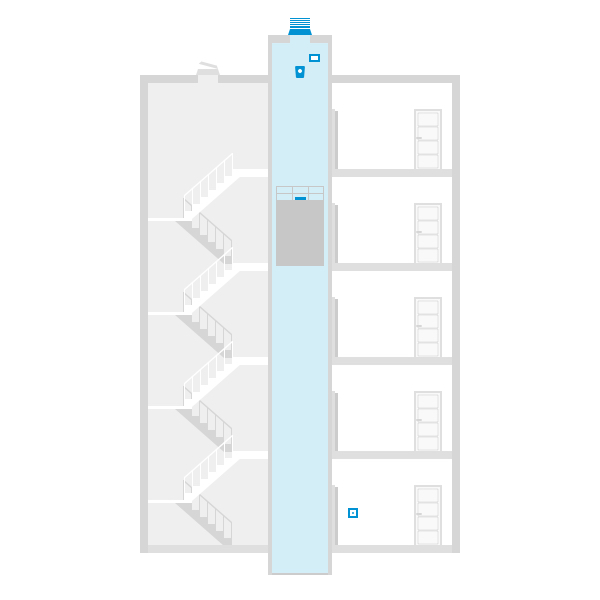

Schachtgrafik BlueKit Produkte

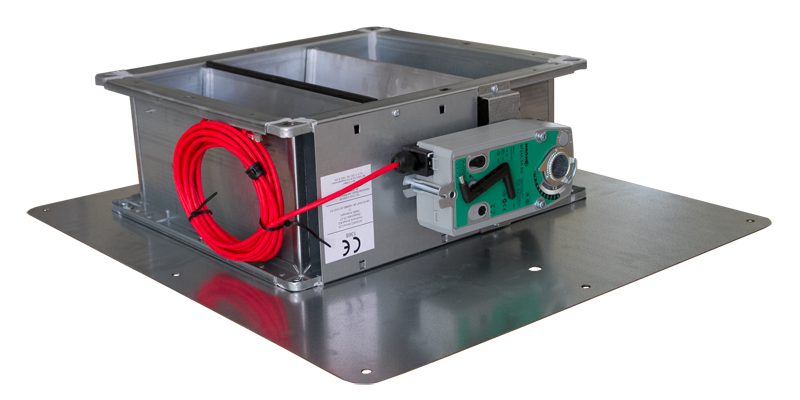

1 Registre de ventilation

BlueKit Jalousieklappe JK 180 HV 2

Fonction
Assure l’étanchéité à l’air de la gaine grâce à l’obturation de l’ouverture en tête de gaine d’ascenseur. Ventilation et désenfumage en cas de besoin.

Détails produit

  • Selon le type de bâtiment avec ou sans protection contre les intempérie
  • Pour montage vertical ou horizontal
  • Moteur avec ressort de rappel ou à courant continu

Composants pour ventilation

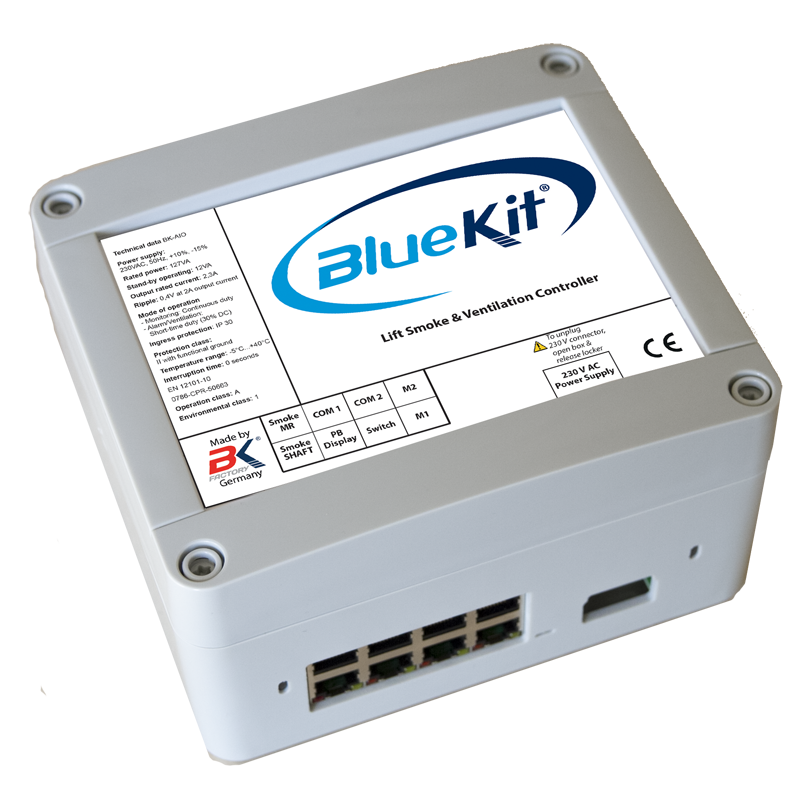

2 Unité centrale

BlueKit BK AIO Zentraleinheit

Fonction
Commande les différents organes du système et déclenche l'ouverture du registre de ventilation.

Détails produit

  • Unité centrale autonome
  • Thermostat intégré
  • Multiples possibilités de raccordement
  • Contrôle d’un ou plusieurs registres de ventilation

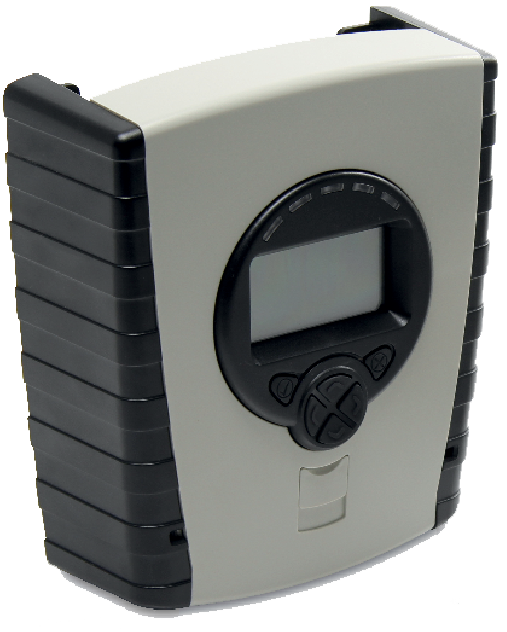

3 Détection de fumée

BlueKit Lift Beam Controller

Fonction
Détecte les fumées et la poussière sur toute la hauteur de la gaine et transmet le signal à l’unité centrale.

Détails produit

  • Deux versions : détecteur linéaire ou détecteur ponctuel
  • Au choix : en fonction des dimensions de la gaine et des exigences du bâtiment

Les différents détecteurs

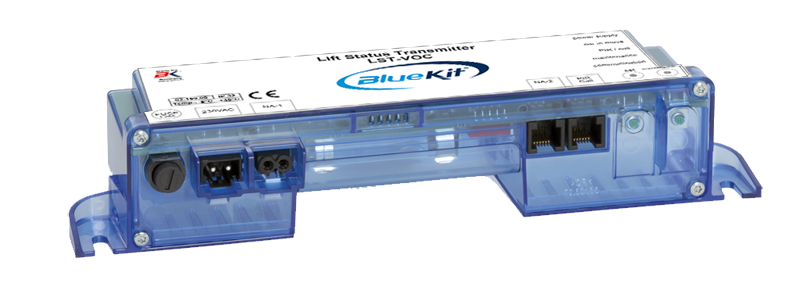

4 Lift Status Transmitter (LST-VOC)

BlueKit Lift Status Transmitter LST VOC

Fonction
Contrôle de la température et la qualité de l’air directement au niveau de la cabine. Surveille les mouvements ou les pannes. En cas de besoin, envoie un signal de déclenchement de ventilation à l’unité centrale.

Détails produit

  • Thermostat, détecteur de COV et accéléromètre intégrés
  • Fonction de ventilation programmable et configurable selon l'utilisation
  • Liaison radio sans fil avec l’unité centrale

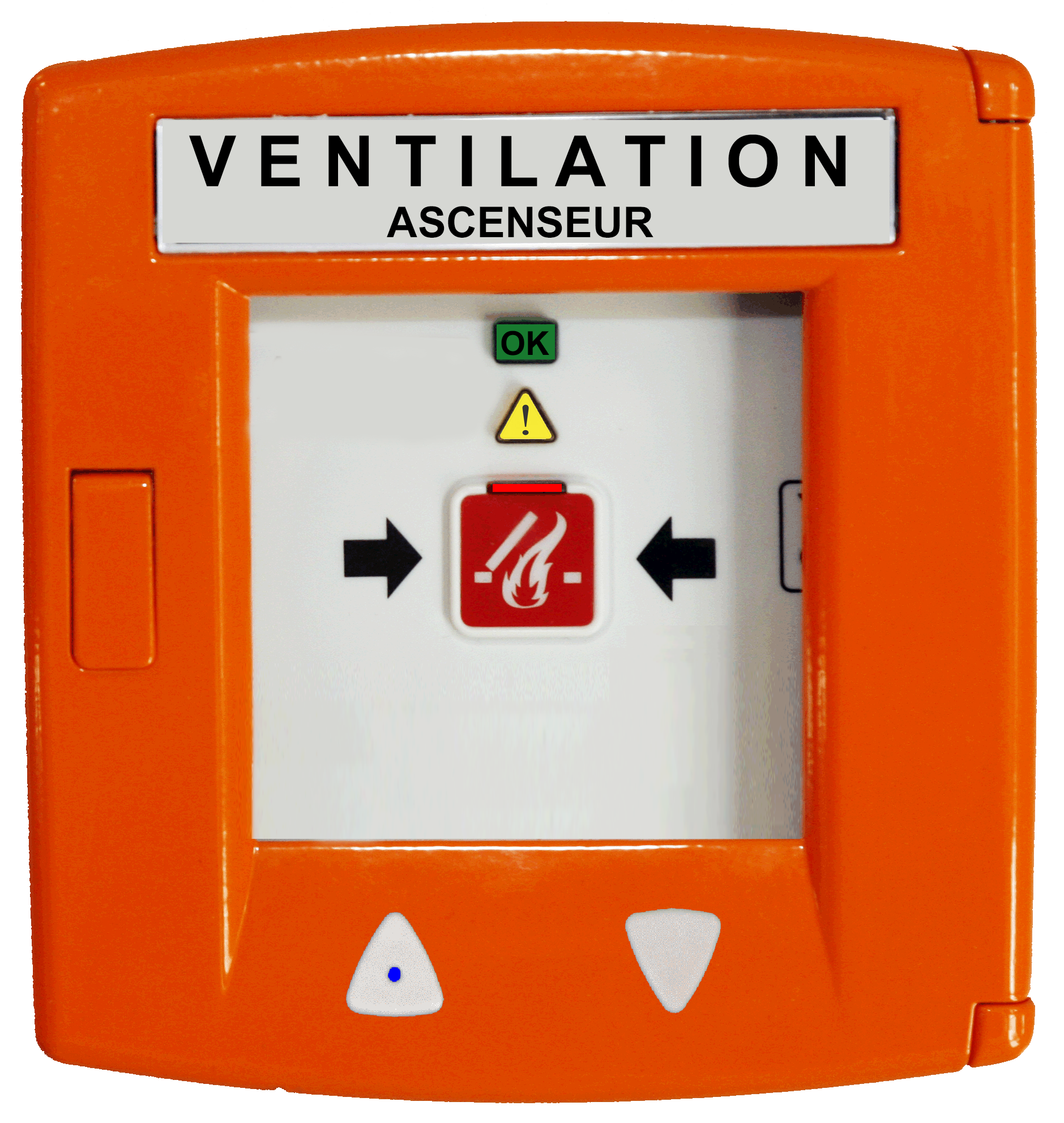

5 Bouton-poussoir avec affichage du statut

BlueKit FR RT 45L RG G

Fonction
Déclenche un ordre de ventilation ou de désenfumage et affiche l’état du système.

Détails produit
Affiche l’état du système par LED :

  • Ventilation
  • Alarme incendie
  • Panne

Efficacité énergétique

Réduction des coûts d’exploitation grâce à l’obturation de l’ouverture permanente

Sécurité

Sécurité de l'utilisateur de l’ascenseur garantie grâce à la détection de fumée et la ventilation en cas de besoin

Confort

Amélioration de la qualité de l’air, diminution de l’humidité, des odeurs et des courants d’air frais

Disponibilité

Réduction des pannes d'ascenseur

Protection de l’environnement

Réduction des émissions de CO2 et contribution à une exploitation durable du bâtiment


Panorama du système

BlueKit L-AIO
Caractéristiques de la gaine
Hauteur de la gaine (m) Jusqu’à 200
Type de gaine Gaines simples ou complexes
Type d’installation Avec ou sans salle des machines
Composants du système
Détecteur de fumée Détecteur ponctuel (jusqu’à 32 m)
LIFT Beam (jusqu’à 200 m)
LST-VOC
Raccordement boutons-poussoirs manuels Jusqu’à 8
Affichage de l’état du système sur le bouton-poussoir Ventilation
Alarme incendie
Panne
Déclenchement manuel de la ventilation
Qté max. de registres de ventilation Jusqu’à 6 (ressort de rappel)
Jusqu’à 2 (courant continu)
Surface de ventilation du registre (m2) Sur mesure
Moteur du registre de ventilation Moteur à ressort de rappel ou à courant continu
Sécurité en cas de panne de courant (ouverture des registres de ventilation) Ressort de rappel ou batterie de secours
Sécurité en cas de défaillance des composants et des câbles électriques Fail Safe
Possibilités de raccordement
Raccordement à la commande de l’ascenseur
Raccordement à la centrale incendie
Raccordement à la GTC
Raccordement à un surpresseur
Raccordement à un thermostat ou une sirène
Conformité
Composants conformes CE
